光  電  開  關

一、概論原理（一）

光電開關

分  為

「直接反射型」；「鏡片反射型」；「透過型」；「U型」

「標志檢出器」；「限定距離型」；「光纖維型」

「直接反射型」投受光晶體裝在同一側，靠被檢測物將光電開關所發射的光線反射回光電開關的受光晶體以偵測被檢測物有無。

「鏡片反射型」投受光晶體裝在同一側，靠反射鏡片將光電開關所發射的光線反射回光電開關的受光晶體，當被檢測物通過時會遮斷光線，光電開關就能偵測被檢測物有無。

「透過型」投光晶體裝在投光器，受光晶體裝在受光器，投光器與受光器安裝在相對位置上，當被檢測物通過時會遮斷光線，光電開關就能偵測被檢測物有無。

一、概論原理（二）

「U型」將透過型光電開關做成U型開口，以「可見光」當光源可當標志檢出器，以「紅外線」當光源可當通過檢出器

「標志檢出器」投受光晶體裝在同一側，靠反射鏡片將光電開關所發射的光線反射回光電開關的受光晶體，當被檢測物通過時會遮斷光線，光電開關就能偵測被檢測物有無。

「限定距離型」投光晶體裝在投光器，受光晶體裝在受光器，投光器與受光器安裝在相對位置上，當被檢測物通過時會遮斷光線，光電開關就能偵測被檢測物有無。

「光纖維型」將透過型光電開關做成U型開口，以「可見光」當光源可當標志檢出器，以「紅外線」當光源可當通過檢出器

二、選型要點

「檢測條件」

1＞ 被檢測物外形？大小？顏色？表面狀態？

2＞ 被檢測物通過的速度？間隔等…

3＞ 檢測距離？

「安裝條件」

1＞ 安裝空間限制：傳感器外形尺寸限制？檢測方向？有沒有

      背景物？

2＞ 安裝環境：防水等級？腐蝕性氣體？

「工作電壓」

直流（10~30VDC）？交流（90~250VAC）？交直流？

「輸出方式」

「NPN」？「PNP」？「SCR」？「Relay」？

「輸出狀態」

「NO」？「NC」？

光電的種類

1         「RTM」超短圓型光電開關

2         「M18」圓型光電開關

3         「MR」小型結構光電開關

4         「A3」自由電壓型光電開關

5         「E3」自由電壓型光電開關

6         「K2」堅固標準型光電開關

7         「SU」U型光電開關

8         「E2」小型光電開關

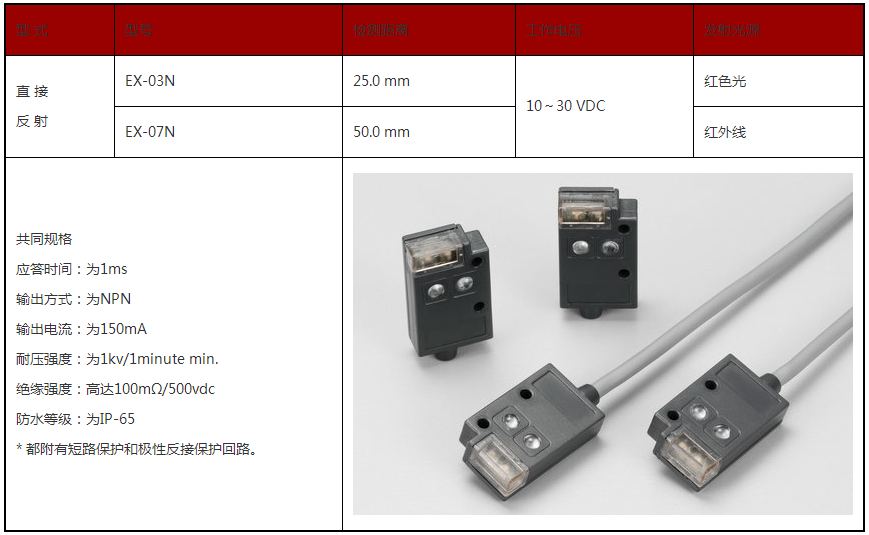

9         「EX」小型光電開關

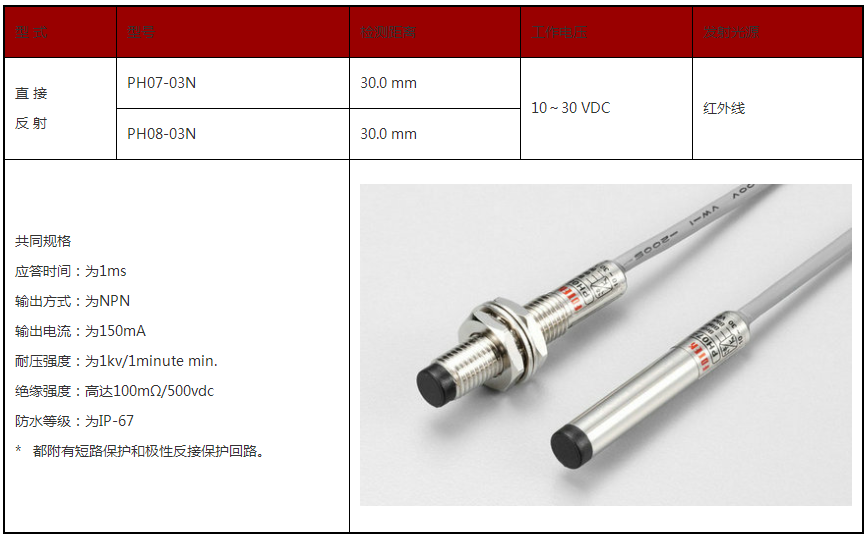

10     「PH」小型光電開關

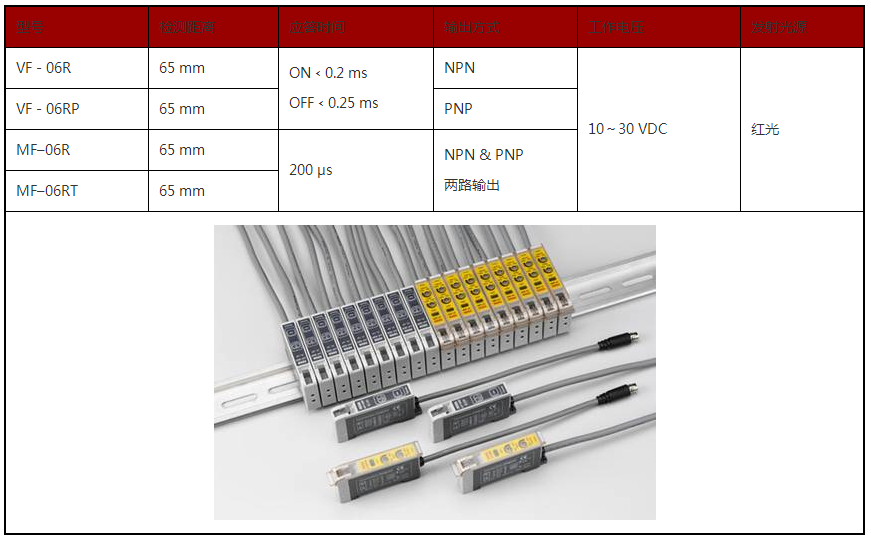

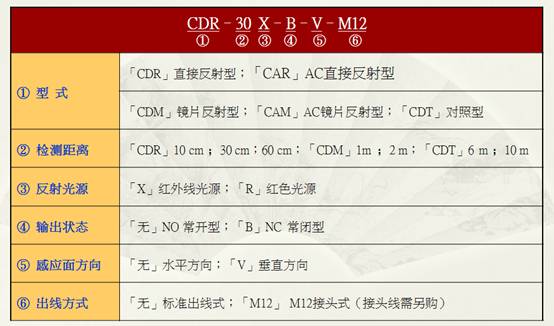

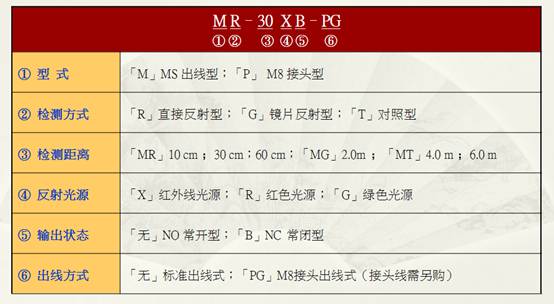

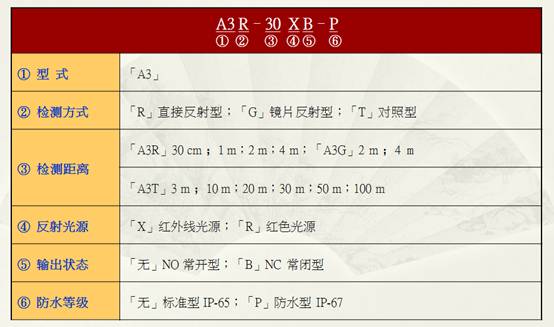

型號說明（一）

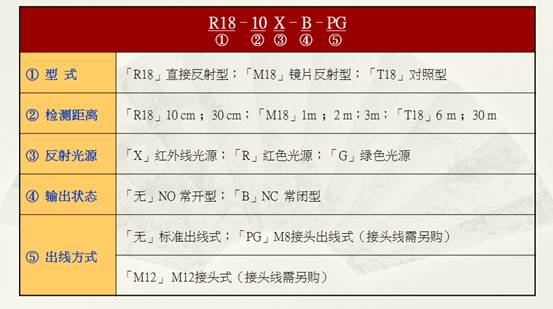

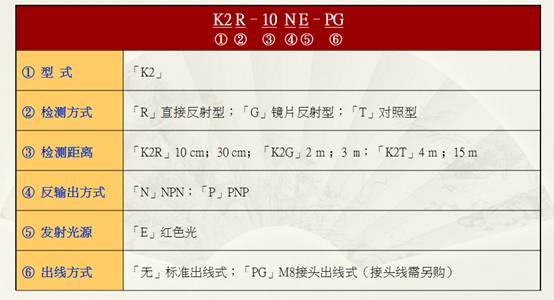

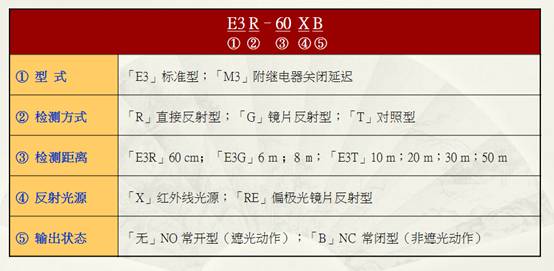

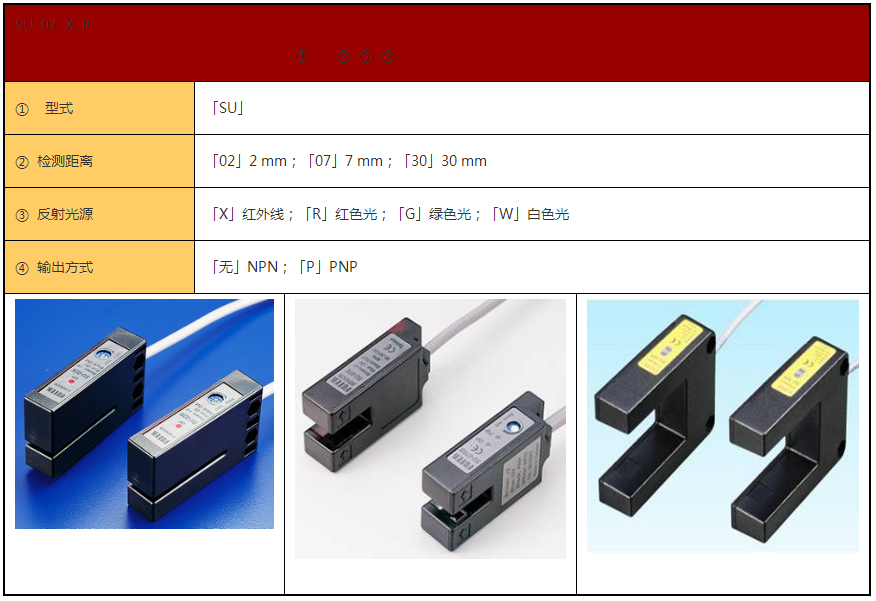

型號說明（二）
